Кровля



СКАТНАЯ (МАНСАРДНАЯ) КРОВЛЯ


В загородном доме через плохо утепленную крышу может уходить до 30% тепла. За счет обустройства мансарды можно получить дополнительную жилую площадь и получить значительную экономию на отоплении.

Мы предлагаем вам рассмотреть варианты устройства теплоизоляции экструдированным пенополистиролом (ЭППС) и базальтовым утеплителем.

  Теплоизоляцию скатной кровли можно осуществлять следующими способами:

    УТЕПЛИТЕЛЬ ПОВЕРХ СТРОПИЛ

1136

1. Металлочерепица

2. Обрешетка

3. Контробрешетка

4. Ветро-влагозащитная мембрана

5. ПЕНОПЛЭКС КОМФОРТ

6. Пароизоляция

7. Деревянный строганый настил

8. Деревянная стропильная система

Надстропильное утепление  предполагает устройство сплошного настила поверх стропил и укладки по нему слоя утеплителя. Выбирая теплоизоляционный материал для этого варианта утепления нужно учесть, что он будет испытывать серьезную нагрузку от массы кровельного покрытия, снега и ветра, а значит, должен быть жестким и прочным.

Оптимальный вариант – плиты XPS. Эти материалы подходят даже для нагружаемых и эксплуатируемых крыш. Их небольшой вес не увеличивает нагрузку на стропильную систему, а замкнутая ячеистая структура обеспечивает стабильность геометрических размеров и надежную защиту от воды.

Последовательность монтажа:

  • Для удержания плит в нижней части кровли устанавливается фиксирующая рейка, имеющая высоту, равную толщине плит.
  • Плиты ПЕНОПЛЭКС раскладываются снизу вверх в шахматном порядке, начиная от установленной рейки. Толщина плит принимается в зависимости от климатической зоны и результатов теплотехнического расчета. Рекомендуется проклеивать стыки между плитами полиуретановым клеем.
  • Во время монтажа плит нужно убедиться в наличии вентиляционного канала между гидроизоляцией и теплоизоляцией  — обязательного условия нормальной работы кровли. В результате обеспечивается функционирование кровли без намерзания льда и образования конденсата.
  • Уложенные плиты крепятся верхними продольными рейками. Высота реек должна быть не менее 30 мм, что является необходимым условием нормальной вентиляции кровли над плитами. Перед креплением в рейке просверливают отверстия для предотвращения трещин. Рейки крепятся  конструкционными саморезами с шагом не менее 50 см.

Обрешетка необходима для крепления финишного кровельного покрытия (металлочерепицы, мягкой черепицы и т.д.). Она может быть различной в зависимости от вида финишного покрытия. Для металлической или керамической черепицы применяются продольные рейки, размер и шаг которых выбирается исходя из удобства крепления к ним финишного материала.

При использовании рулонных гидроизоляционных материалов или гибкой черепицы в качестве контробрешетки применяется сплошной настил из ориентировано-стружечных плит (OSB) или фанера повышенной влагостойкости (ФСФ). Cтыки элементов настила следует располагать вразбежку на расстоянии 3-4 мм. Перепады по высоте между элементами основания не должны превышать 2 мм. В зимний период при монтаже настила между листами необходимо оставить не менее 3 мм зазора для компенсации линейного расширения в теплое время года.







УТЕПЛИТЕЛЬ МЕЖДУ СТРОПИЛАМИ

01060501

1. Металлочерепица

2. Обрешетка

3. Контробрешетка

4. Ветро-влагозащитная мембрана

5. ПЕНОПЛЭКС КОМФОРТ

6. Деревянная стропильная система

7. ПЕНОПЛЭКС КОМФОРТ

8. Пароизоляция

9. Подшивка мансарды

Способ монтажа утеплителя между стропилами широко распространен и применяется в случае, когда кровля уже смонтирована.

При монтаже изнутри необходима качественная пароизоляция со стороны помещения, которая полностью исключит проникновение влаги в утеплитель.

При использовании экструзионного пенополистирола в межстропильном пространстве обязательно, чтобы древесина стропильной системы была сухой. Это позволит предотвратить деформации от последующей усушки и возможного её гниения.

Последовательность монтажа:

  •  Установка мауэрлата (бруса) по верхнему периметру несущих стен и стропил с установленным шагом.

  •  Монтаж  мембраны для защиты деревянных конструкций от конденсата. Монтаж обрешетки и/или листового материала для крепления гидроизоляции.

  • Устройство гидроизоляционного покрытия скатной крыши. Металлочерепица обязательно предполагает устройство вентилируемого зазора с помощью контробрешетки толщиной от 30 мм, укладываемой вдоль стропил. Перпендикулярно контробршетке укладывается деревянная обрешетка, к которой крепится металлочерепица. Гибкая черепица укладывается поверх листового материала.

  •  Раскрой плит ПЕНОПЛЭКС с подгонкой под расстояние между стропильными балками.

  •  Стыки и щели между плитами и в местах примыкания теплоизоляции к древесине заполняются клеем-пеной. В местах примыкания теплоизоляции к дымоходу устраиваются противопожарные рассечки из минеральной ваты шириной не менее 150 мм.

  • Монтаж плит ПЕНОПЛЭКС сплошным слоем изнутри мансардного помещения или чердака поверх стропильных ног.

  •  Установка пароизоляции. Внутренняя отделка помещения.



Ниже рассмотрим вариант утепления скатной кровли при помощи базальтового утеплителя.

мансарда

1. Кровельное покрытие

2. Обрешетка

3. Влаго-ветрозащитная мембрана

4. Контробрешетка

5. ЭКОВЕР ЛАЙТ/УНИВЕРСАЛ/СТАНДАРТ

6. Стропила

7. Пароизоляция

8. Внутренняя обрешетка

9. Внутренняя обшивка

Мансардная кровля представляет собой каркасную конструкцию, состоящую из стропил, уложенных враспор теплоизоляционных базальтовых плит ЭКОВЕР ЛАЙТ УНИВЕРСАЛ, ЭКОВЕР ЛАЙТ или ЭКОВЕР СТАНДАРТ, обрешетки и других вспомогательных элементов.

Со стороны теплого помещения необходима укладка пароизоляционного слоя, который предотвратит попадание водяных паров из помещения в теплоизоляционный слой. С внешней стороны требуется применение гидроветрозащитной высокопаропроницаемой мембраны, которая защитит теплоизоляцию от возможного попадания конденсата с кровельного покрытия, но не будет препятствовать выходу все же попавшей в утеплитель влаги, а также устройство обязательного вентилируемого зазора величиной 40-50 мм для эффективной работы утеплителя.

Гидроветрозащита утеплителя

Чаще всего, особенно на больших крышах, монтаж кровельного «пирога» ведут сверху вниз. Это вызвано стремлением поскорее защитить строение от осадков, а затем уже проводить отделочные работы. В таком случае важно не забыть уложить гидроветрозащитную пленку поверх стропильных ног и окончательно зафиксировать ее брусками контробрешетки. Установка полотнищ мембраны производится поперек ската, с нахлестом не менее 100 мм вышележащего полотна на нижележащее. Соседние полотна поперек ската должны перекрываться также не менее, чем на 100 мм. Отдельные полотна соединяются между собой при помощи самоклеющихся лент. Хотя более правильным и удобным считается все же монтаж кровли снизу вверх, при котором надежнее контролируется величина вентзазора при укладке утеплителя.

Укладка теплоизоляции

В большинстве скатных крыш шаг осей стропильных ног составляет 600 мм. В таком случае плиты ЭКОВЕР размерами 1000х600 мм укладываются в распор без дополнительных подрезок. Установка плит осуществляется в несколько слоев со смещением относительно друг друга, чтобы стыки плит перекрывались, и не было дополнительных «мостиков холода». По этой же причине при наращивании высоты стропил, если их высота недостаточна для укладки теплоизоляции, рекомендуется дополнительные бруски крепить перпендикулярно стропилам.

Пароизоляционный слой

Одной из самых важных деталей при утеплении мансардной крыши является пароизоляция. Отсутствие или небрежная укладка именно этой пленки сводит на нет все усилия по утеплению и приводит к накоплению влаги в утеплителе, что в свою очередь снижает его теплозащитные свойства. Сконденсированная в теплоизоляционном слое влага может даже протечь обратно в помещение. Пароизоляционная пленка устанавливается на нижней плоскости стропильных ног и фиксируется степлером. Нахлест соседних полотен должен составлять не менее 100 мм, а стыки необходимо герметично проклеить самоклеящимися лентами. Только после этого можно выполнить внутреннюю обшивку помещения. Между пароизоляцией и листами обшивки устраивается воздушный зазор не менее 20 мм, чтобы идущий из помещения теплый воздух не образовывал конденсат на внутренней стороне пленки, который в будущем проявится пятнами на отделке.

Правильный монтаж и высококачественные материалы, использованные при строительстве мансардной кровли, являются залогом ее долговечной и безупречной эксплуатации. Применение высокоэффективной базальтовой теплоизоляции ЭКОВЕР позволит надежно защитить помещение от холода зимой и жары летом. Высокая теплоизолирующая способность, надежная гидрофобизация материала, малая сжимаемость плит, позволяющая надежно фиксировать их в распор, безусадочность при эксплуатации и абсолютная негорючесть – это основные отличительные особенности материалов ЭКОВЕР. Наличие экологического сертификата гарантирует соответствие продукции самым строгим санитарно-гигиеническим нормам, а следовательно, безопасность для здоровья человека.






ПЛОСКАЯ КРОВЛЯ


В последнее время загородные дома с плоской кровлей перестали быть экзотикой. Теперь все чаще можно встретить коттеджи с ровной крышей.

Утепление таких крыш производят по правилам, которые отличаются от принципов устройства теплоизоляции скатных.

ЭКСТРУДИРОВАННЫЙ ПЕНОПОЛИСТИРОЛ

В системе ТН-КРОВЛЯ Стандарт КМС в качестве теплоизоляции применяется экструзионный пенополистирол ТЕХНОНИКОЛЬ CARBON ECO, обладающий низким водопоглощением и высокой прочностью на сжатие.

  TN_KROVLYA_Standart_KMS_m-_1_

1) Техноэласт ПЛАМЯ СТОП

2) Унифлекс ВЕНТ ЭПВ

3) Праймер битумный ТЕХНОНИКОЛЬ № 01

 4) Армированная цементно-песчаная стяжка толщиной не менее 50 мм

5) Уклонообразующий слой из керамзитового гравия

6) ТЕХНОНИКОЛЬ CARBON ECO

7) Технобарьер

8) Железобетонное основание







В качестве пароизоляции по бетонному основанию применяется наплавляемый материал Технобарьер. Технобарьер надежно защищает кровельный пирог от насыщения паром, при этом устойчив к возможным механическим повреждениям в условиях монтажа. Гибкость материала до минус 20 °С делает возможным устройство пароизоляции при отрицательных температурах.

Применение в качестве основания под водоизоляционный ковер армированной цементно-песчаной стяжки, устроенной поверх уклонообразующего слоя из керамзита, служит дополнительным фактором, обеспечивающим высокую прочность и надежность системы ТН-КРОВЛЯ Стандарт КМС.

В системе используется двухслойный «дышащий» битумно-полимерный кровельный ковер, который позволяет избежать образования вздутий на ее поверхности за счет применения в качестве нижнего слоя специального материала Унифлекс ВЕНТ ЭПВ. Верхний слой из битумно-полимерного материала Техноэласт ПЛАМЯ СТОП наплавляется на нижний слой кровли.

БАЗАЛЬТОВЫЙ УТЕПЛИТЕЛЬ

Основанием плоской кровли может служить железобетонное перекрытие или профилированный металлический лист.

Слой теплоизоляции может быть однослойным, либо состоять из плит разной плотности. Нижний слой имеет самую низкую теплопроводность, верхний обладает высокой прочностью, чтобы выдерживать нагрузку на теплоизоляцию.

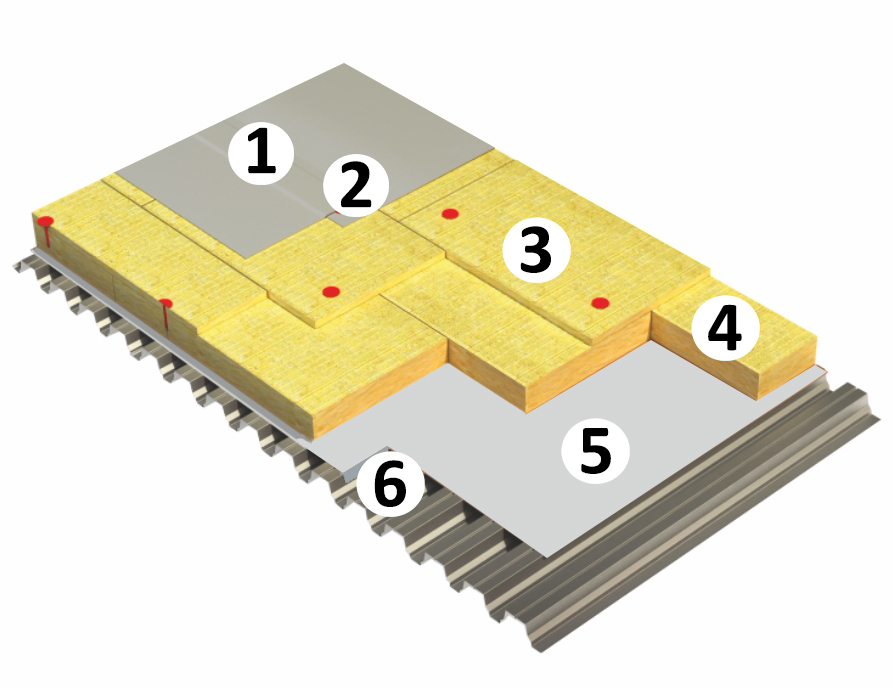

Двухслойная система утепления плоских кровель чаще всего применяется в мембранных плоских кровлях с механическим креплением, в которых гидроизоляционная мембрана укладывается непосредственно на базальтовую теплоизоляцию.

 эковер кровля 1-uteplenie_ploskoy_krovli_dvukhsloynoe


ЧЕРДАЧНЫЕ ПЕРЕКРЫТИЯ


Чердак – это помещение, ограниченное скатами крыши и потолком жилого этажа. В зависимости от использования подразделяются на жилые и не жилые.

Если чердак не планируется превращать в мансарду, то следует также задуматься о его теплоизоляции, так как через потолок верхнего этажа уходит тепло из дома.

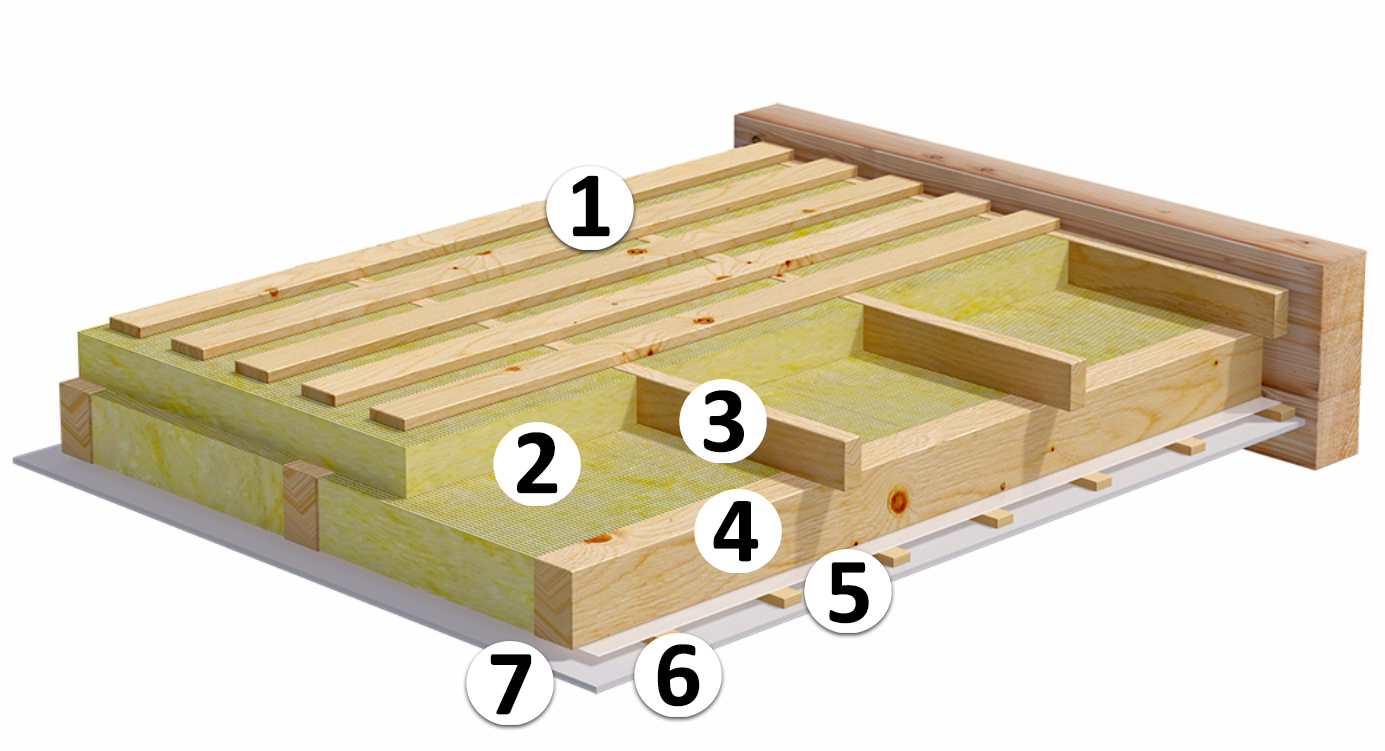

4456

1. Черновой настил

2. ЭКОВЕР ЛАЙТ УНИВЕРСАЛ/ЛАЙТ

3. Обрешетка

4. Балка

5. Пароизоляция

6. Дополнительная обрешетка

7. Внутренняя обшивка



Для утепления чердачного перекрытия рекомендуется укладывать теплоизоляционные плиты  в несколько слоев, для того, чтобы  с перекрыть стыки и повысить однородность теплоизоляционного слоя.

По строительным нормам о теплозащите зданий толщина теплоизоляции перекрытий составляет около 200 мм для средней полосы РФ. Южные регионы используют утеплитель толщиной 150 мм. Таким образом, исходя из стандартных толщин плит, обычно укладывается 2 слоя по 100 мм или 4 слоя по 50 мм. Рекомендуется часть слоев утеплителя класть поверх балок, устраивая дополнительную обрешетку поперек основным балкам, которые являются «мостиками» холода.

В системах с укладкой поверх утеплителя цементно-песчаной стяжки перед выполнением стяжки на теплоизоляцию необходимо постелить водонепроницаемую пленку (полиэтиленовую, ветрозащитную и т.п.) во избежание протекания раствора в стыки плит.
